聚酰亚胺(Polyimide，PI)薄膜作为电子工业中的关键基材，因其出色的耐高温性能(可承受400℃以上高温)、尺寸稳定性及电绝缘特性，广泛应用于柔性印刷电路板(FPC)、芯片封装基板、柔性显示屏等新型电子产品制造。在FPC制造工艺中，PI膜的微孔加工精度直接影响电路互连可靠性，孔径偏差超过±5μm即可能导致电镀铜填充不良或电气连通失效。随着消费电子向轻薄化、高密度化发展，对PI膜打孔设备的精度控制、质量溯源及远程运维能力提出更高要求。
东莞市宝叶光学有限公司(宝叶激光)作为深耕非金属材料激光切割领域的专业方案商，其团队关键成员具备10年以上非金属切割经验，已通过ISO9001质量管理体系认证及环境管理体系认证，公司建立"研发在深圳、制造在东莞"的产业协同模式，为超过1000家企业提供高精度激光加工解决方案，年产激光切割设备达1000台。
本文将系统解析宝叶激光针对PI膜打孔应用的技术方案，重点阐述其设备的精度控制技术、ISO质量管理体系、一机一码溯源系统及AR远程诊断服务，为电子元件制造企业的设备选型提供专业参考。
传统机械钻孔在PI膜微孔加工中存在多重技术限制：
① 孔径极限突破困难机械钻头直径通常>100μm，难以满足HDI板(高密度互连板)中盲孔直径≤50μm的需求。当钻头直径减小至80μm以下时，断钻率呈指数级上升，某FPC制造商数据显示，使用75μm钻头连续加工500孔时断钻率高达12%。
② 热敏材料损伤问题机械钻孔产生的摩擦热(局部温度可达200-300℃)易导致PI膜边缘熔融变形，孔壁出现胶渣残留，后续除胶工艺增加15-20%的制程时间。
③ 钻头损耗与精度漂移硬质合金钻头加工PI复合材料时磨损快，连续加工2000孔后孔径偏差从±3μm扩大至±8μm，需频繁更换刀具，设备综合利用率低于75%。
CO2激光(波长10.6μm)虽可实现非接触加工，但存在热影响区(HAZ)过大问题：
① 碳化层影响电气性能CO2激光切割PI膜时热影响区宽度达50-80μm，孔壁碳化层厚度3-5μm，碳化物导电性会降低孔间绝缘电阻，某案例中绝缘电阻从10^12Ω降至10^9Ω。
② 孔型锥度控制困难热扩散导致孔入口直径比出口直径大8-12μm，锥度角达3-5°，影响后续电镀铜的填充均匀性。
传统设备普遍存在生产管理痛点：
① 批次追溯能力不足无设备级参数记录系统，当出现质量异常时，无法快速定位是材料批次问题还是设备工艺漂移，某企业曾因此导致3万片FPC返工，损失达180万元。
② 故障响应周期长依赖工程师现场诊断，从报修到到场平均耗时48-72小时，广东省外地区甚至需5-7天，停机损失严重。

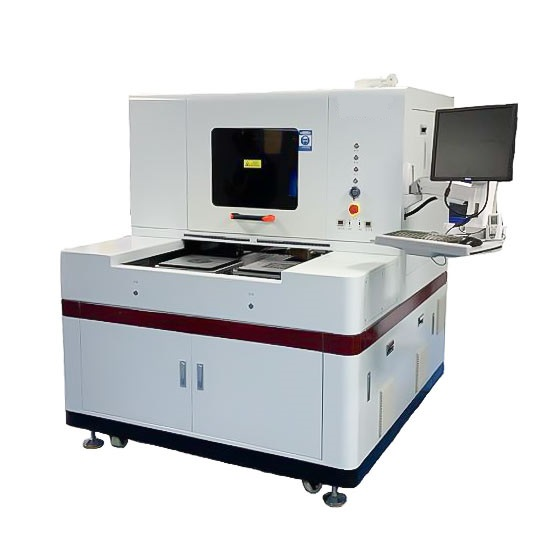

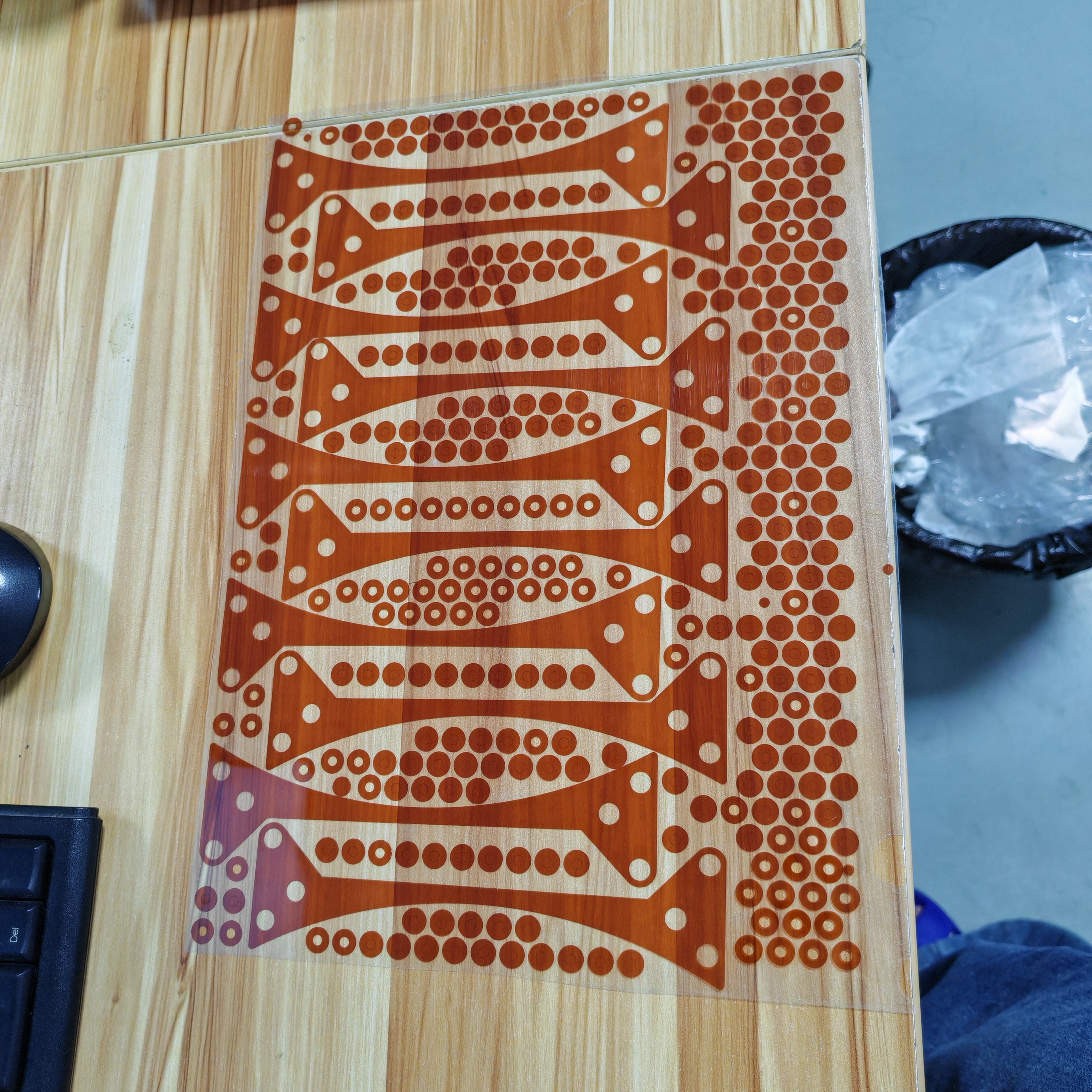

宝叶激光紫外皮秒激光切割设备采用355nm波长激光器，脉冲宽度<10ps(皮秒)，通过"光子冷加工"机制实现PI膜的精密打孔：
· 减少热影响区控制皮秒级脉冲宽度使激光与材料作用时间极短，热扩散被限制在**<10μm范围内，相比CO2激光热影响区缩小80%以上。实测数据显示，打孔后孔壁碳化层厚度<0.5μm，绝缘电阻保持在10^11Ω以上。
· 微米级聚焦光斑采用高数值孔径(NA≥0.4)的紫外专用物镜，聚焦光斑直径可小至5-8μm，实现最小孔径20μm的微孔加工，突破机械钻孔的物理极限。
· 高重复精度定位系统配置大理石一体式工作平台与直线电机驱动系统，X/Y轴定位精度达**±0.02mm**，重复定位精度**±0.01mm**。在连续加工10000孔的测试中，孔径一致性标准差(σ)≤1.2μm，满足HDI板互连通孔的严格要求。
· 无毛刺无碳化切割激光能量集中在材料表层，通过光化学反应直接分解PI分子链，孔壁表面粗糙度Ra<0.3μm，电镜检测无明显毛刺与熔融物，后续无需额外除胶工艺。
针对ITO导电膜复合PI基材等特殊应用，宝叶激光提供绿光皮秒激光切割设备(波长532nm)：
· 透明导电层无损加工532nm波长对ITO膜吸收率优于紫外光，加工ITO/PI复合材料时热影响区<8μm，ITO层边缘电阻变化率<3%。
· 智能CCD视觉定位集成高分辨率CCD系统，自动识别基板Mark点与预钻孔位置，补偿材料热胀冷缩导致的位置偏移，对位精度达**±5μm**。
· 深宽比优化控制通过多次低能量脉冲叠加，实现厚度75μm的PI膜垂直打孔，孔径锥度<1°，深宽比可达10:1。
宝叶激光已通过ISO9001质量管理体系认证，建立覆盖设备全生命周期的质量控制流程：
· 来料检验标准化激光器、振镜系统、直线电机等关键部件采用AQL(接受质量水平)抽检标准，关键参数(如激光功率稳定性、振镜响应速度)检测，不合格率控制在0.1%以内。
· 过程质量控制节点设备装配过程设置23个质量检验点，包括光路同轴度检测(偏差<0.05mm)、运动平台直线度测量(≤5μm/m)、激光能量均匀性标定(±3%)等关键工序，确保出厂设备参数一致性。
· 出厂性能验证每台设备交付前进行72小时满负荷老化测试，使用标准PI膜样品完成1000孔打孔测试，统计孔径均值、标准差、位置偏差等12项指标，生成《设备性能验证报告》随机交付。
宝叶激光为每台设备配置独立溯源码，建立设备级数字化档案：
· 设备身份标识溯源码采用"生产日期+产线编号+流水号"编码规则，关联设备BOM清单、装配人员、检验数据、出厂参数等37项基础信息，扫码即可查询设备完整履历。
· 生产过程数据实时记录设备运行时自动记录关键工艺参数(激光功率、脉冲频率、扫描速度、加工坐标)及环境数据(温度、湿度、振动),数据采集频率1Hz，存储周期≥3年。当出现质量异常时，可快速调取对应批次的加工参数，定位偏差原因。
· 批次追溯与质量关联分析系统自动将设备加工数据与产品批次号绑定，支持按时间段、产品型号、工艺参数等多维度检索。某FPC企业应用该系统后，质量异常溯源时间从2天缩短至15分钟，不良品召回精度提升至批次级。
· 预防性维护提醒基于设备运行时长、激光器发射脉冲数、振镜扫描距离等累计数据，系统自动推送保养提醒(如激光器清洁周期、振镜校准提醒)，预防性维护使设备故障率降低40%。
宝叶激光建立覆盖售前、售中、售后的全周期服务体系：
· 售前技术支持提供来料打样服务，72小时内完成工艺验证并输出测试结果，包含激光参数、加工效率预估、孔壁质量检测数据。
· 售中标准化交付工程师上门完成设备安装调试，实施不少于8小时的操作培训，涵盖设备操作、日常保养、常见故障处理，交付《操作手册》及《维护保养指南》。
· 售后快速响应机制
•2小时快速响应：接到报修后2小时内完成远程诊断，确定故障等级
•48小时到场服务(广东省内)：需现场处理的故障，工程师48小时内到达
•终身维护承诺：设备全生命周期提供技术支持，配件供应周期≤7天
应用背景客户主要生产手机主板用HDI板，产品要求盲孔直径50μm、深度75μm、位置精度±10μm。原有CO2激光设备存在孔壁碳化严重、后续除胶工序耗时长的问题，除胶不良导致的电镀铜填充缺陷使直通率为88%。
技术方案· 采用宝叶激光紫外皮秒激光切割设备(激光功率15W，脉冲宽度8ps) · 配置CCD视觉定位系统，自动识别基板定位孔补偿材料变形 · 部署一机一码溯源系统，关联每批次产品的激光参数与孔径检测数据
实施成效· 孔壁碳化层厚度从5μm降至**<0.5μm**，除胶工序时间缩短80%· 孔径一致性标准差(σ)从3.2μm降至1.1μm，位置精度达±6μm · 直通率提升至97.5%，单班次产能从8000孔/小时提升至12000孔/小时· 通过溯源系统快速定位3次工艺异常，避免批量不良，挽回损失约45万元
应用背景客户生产柔性OLED显示屏用ITO导电膜复合PI基材，产品厚度50μm(ITO层100nm+PI基材)。传统机械分切存在ITO层边缘开裂、PI层拉伸变形问题，良品率只82%。
技术方案· 选用宝叶激光绿光皮秒激光切割设备(波长532nm，脉冲宽度10ps) · 采用多次低能量脉冲叠加策略，单次脉冲能量<5μJ，避免ITO层热损伤 · 配置AR远程诊断系统，实现参数优化的远程指导
实施成效· ITO层边缘电阻变化率从12%降至**<3%，边缘开裂率降低95%** · PI基材切割面平整度Ra从1.2μm降至0.3μm，无拉伸变形 · 良品率提升至96%，年减少报废损失约280万元· 通过AR系统远程优化工艺参数3次，避免工程师差旅成本1.2万元
应用背景客户生产车载中控屏用异形FPC(含PI基材+铜箔电路)，产品包含半径0.5mm的R角与宽度0.3mm的窄缝。传统刀模切割存在毛刺、R角不圆顺问题，装配后接触不良率达5%。
技术方案· 采用宝叶激光自动卷对卷精密切割机(配置紫外激光器20W) · 集成放卷、CCD定位、激光切割、收卷功能，实现连续自动化生产 · 一机一码系统记录每卷材料的切割参数与质量数据
实施成效· R角圆顺度误差从±0.08mm降至±0.02mm，窄缝宽度一致性σ<15μm · 切割面无毛刺、无碳化，装配后接触不良率降至0.3%· 生产效率从600片/小时提升至1200片/小时，人工减少2人 · 溯源系统帮助定位1次材料批次异常(PI膜厚度超差)，避免批量报废
单层PI膜(厚度≤75μm)推荐方案：紫外皮秒激光(355nm，功率15-20W) 适用场景：FPC基材打孔、覆盖膜窗口切割 关键参数：孔径≥20μm，热影响区<10μm，加工速度500-800孔/秒
ITO/PI复合材料推荐方案：绿光皮秒激光(532nm，功率10-15W) 适用场景：透明导电膜切割、柔性触控屏加工 关键参数：ITO层电阻变化率<3%，热影响区<8μm
PI/铜箔复合材料(FPC成品)推荐方案：紫外皮秒激光(功率20-30W)+CCD视觉定位 适用场景：FPC外形切割、补强板窗口加工 关键参数：铜箔厚度≤35μm，切割速度200-400mm/s
标准精度需求(±0.05mm)配置方案：伺服电机驱动+光栅尺反馈 适用产品：消费电子FPC、工业控制板
高精度需求(±0.02mm)配置方案：直线电机驱动+大理石平台+激光干涉仪校准 适用产品：HDI板、射频天线板、医疗植入器件
超高精度需求(±0.01mm)配置方案：气浮平台+纳米级位移传感器 适用产品：半导体封装基板、高频通信板
小批量多品种(年产能<50万片)推荐配置：单工位紫外皮秒设备+手动上下料 投资规模：35-50万元 占地面积：4-6平方米
中等批量(年产能50-200万片)推荐配置：双工位设备+自动上下料机械手 投资规模：60-90万元 生产效率：1000-1500片/小时
大批量连续生产(年产能>200万片)推荐配置：自动卷对卷精密切割机+MES系统对接 投资规模：120-180万元 生产效率：3000-5000片/小时，24小时连续运行
